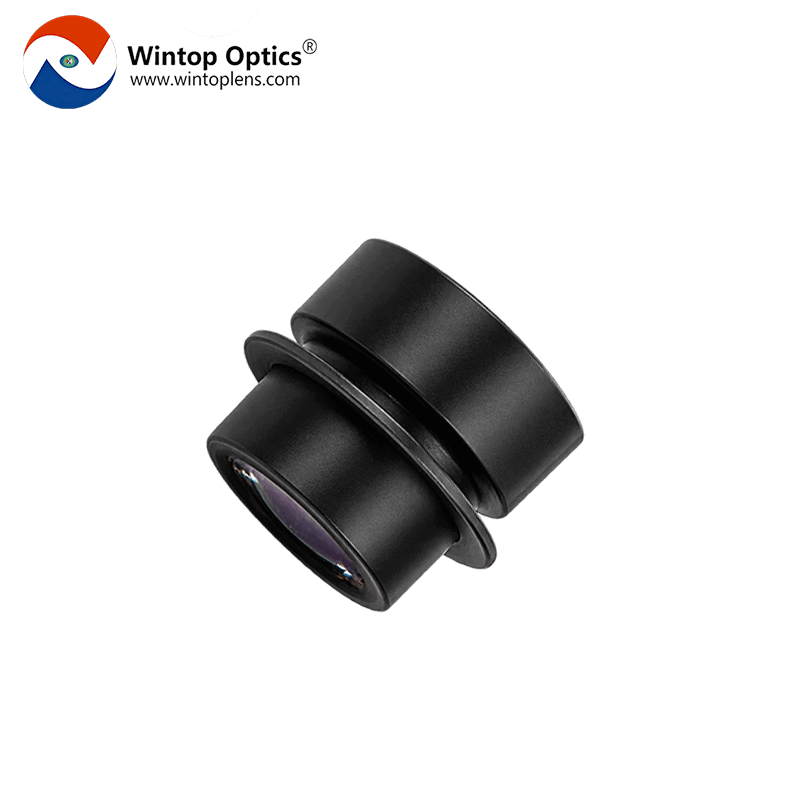

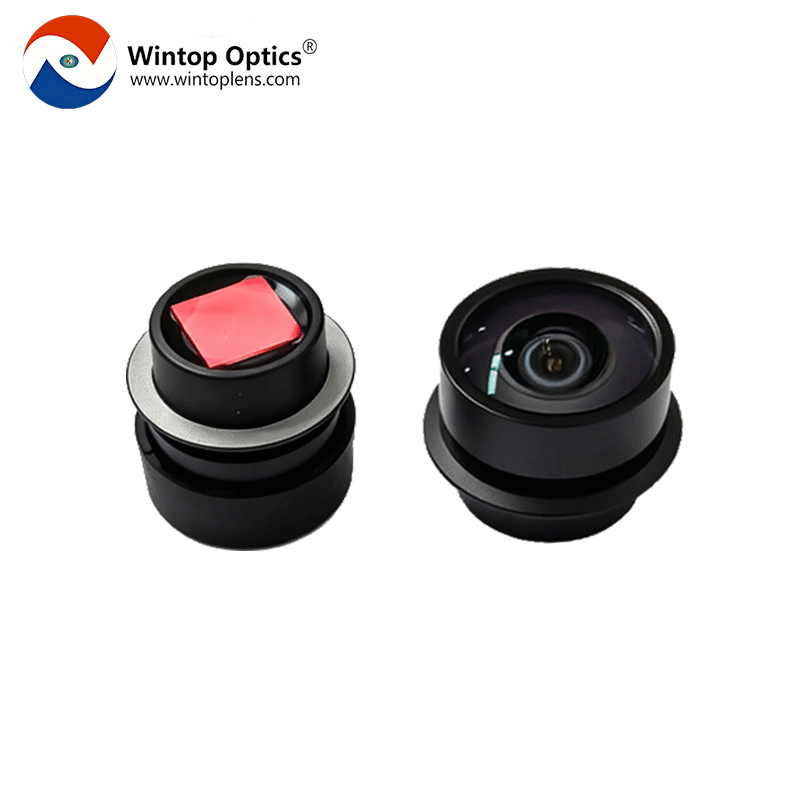

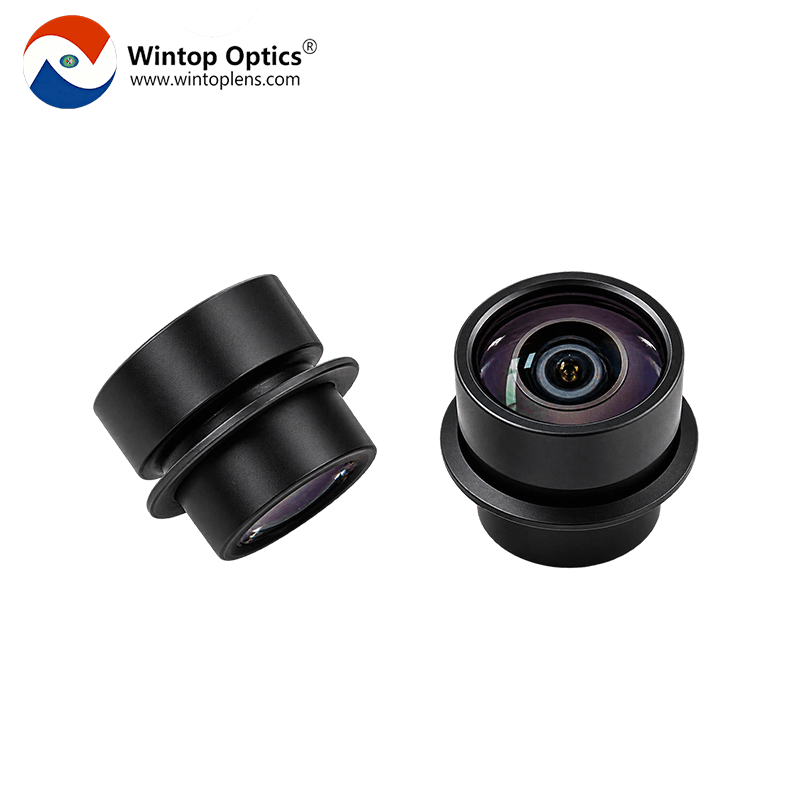

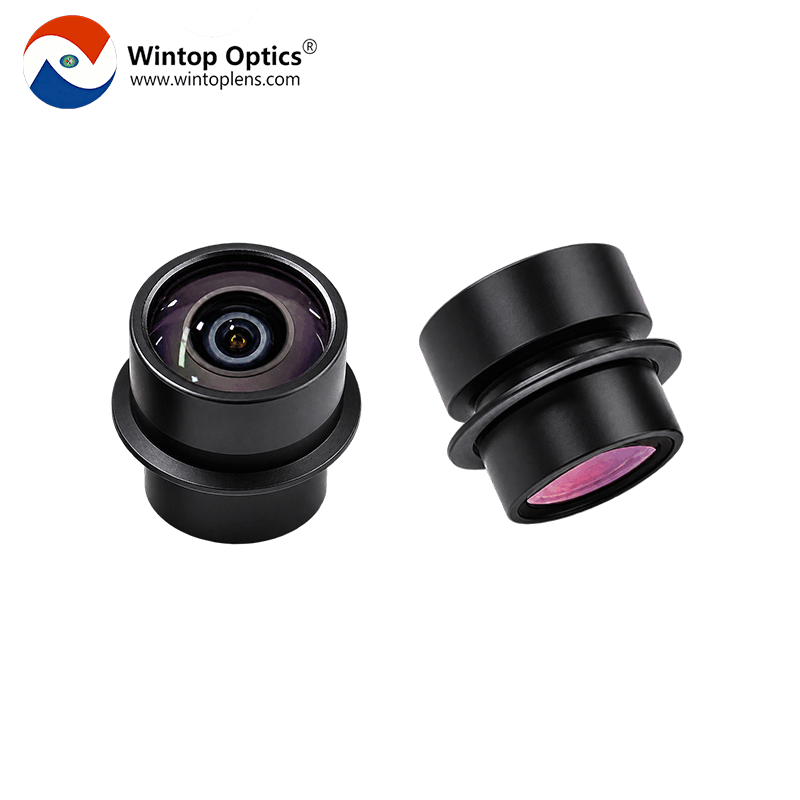

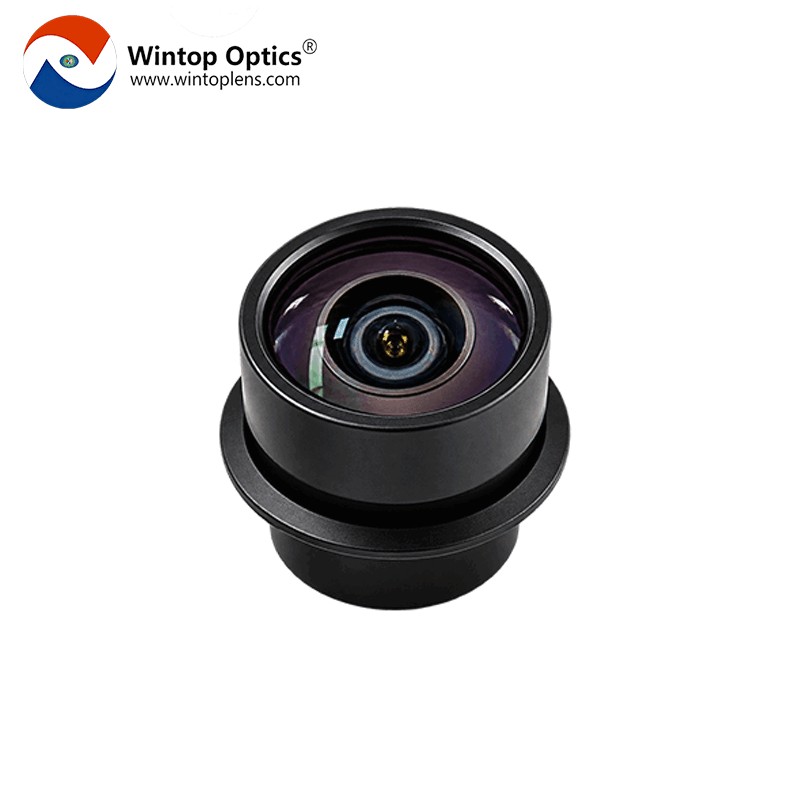

1.79mm F2.0 162°広角ロボットビジョンレンズ（産業オートメーション用）YT-7760-C1-A

YT-7760-C1-A：1.79mm F2.0 超広角ロボットビジョンレンズ、162° DFOV、5MP（AGV/AMR用）

広角イメージングでロボットの視野を広げよう

ロボットビジョン、組み込みイメージング、産業オートメーション向けに設計されたこのコンパクトな広角レンズは、162°の対角視野と1.79mmの有効焦点距離を実現します。これにより、ロボットシステムはより広い周囲のシーンを捉え、環境認識、物体検出、および視覚データ取得を行うことができます。

F2.0の絞り値と2G4Pの光学構造を備えたこのレンズは、ロボットグリッパー、産業用ロボットアーム、自動検査装置、AGV/AMRアプリケーションで使用される小型ビジョンシステムの評価に適しています。適合性は、センサーの互換性、設置要件、およびシステムレベルの性能検証によって異なります。

1. 超広角162°対角視野

YT-7760-C1-Aは、水平視野角144°、垂直視野角100°、対角視野角162°を実現しています。この広い視野角により、カメラシステムは単一の設置位置から広範囲を撮影できます。

ロボットによる環境認識、近距離シーン監視、物体存在検出、および視覚データ収集をサポートできます。実際のフィールドカバー範囲は、イメージセンサー、カメラの向き、設置位置、および周囲の環境によって異なります。

2. 室内撮影に適したF2.0の大口径レンズ

F2.0の最大絞りにより、イメージセンサーに十分な光が届き、照明が限られている、あるいは不均一な屋内産業環境でも画像撮影が可能になります。

のために ロボットビジョン システムによっては、適切な画像輝度によって画像処理アルゴリズムが対象物を識別し、周囲のシーンを解釈しやすくなります。実際の低照度性能は、センサーの感度、露出設定、照明条件、カメラの処理方法にも左右されます。

3. 5MP解像度対応

YT-7760-C1-Aは、1/2.6インチイメージセンサーフォーマットに対応しており、基準センサー解像度は1920×1200、画素サイズは3μmです。製品仕様書には、最大解像度が5MPと記載されています。

最適な画像性能を得るためには、レンズを意図したセンサーおよびカメラモジュールと組み合わせて評価する必要があります。システム統合時には、センサーの互換性、イメージサークルのカバー範囲、周辺画像品質、および解像度性能を検証する必要があります。

4. 組み込みやすいコンパクトな光学設計

光学全長15.00mm、外径Φ14mmのYT-7760-C1-Aは、設置スペースが限られているコンパクトなカメラアセンブリ向けに設計されています。

そのコンパクトな形状は、ロボットアーム、グリッパー、組み込み型画像処理装置、その他スペースに制約のある画像処理システムへの組み込みを可能にします。組み立て前に、レンズの取り付けインターフェースと機械的寸法を最新の設計図面と照合して確認してください。

5. 2G4P光構造

YT-7760-C1-Aは、2つのガラス素子と4つのプラスチック素子を組み合わせたコンパクトな光学系である2G4P光学構成を採用しています。

規定のTV歪み率は-22%です。広角イメージング用途では特定の幾何学的精度要件が求められる場合があるため、歪み性能は用途に応じて評価する必要があります。測定精度が重要なタスクでは、適切なキャリブレーションまたはソフトウェアによる歪み補正が必要となる場合があります。

6. ロボット工学および産業オートメーションにおける多用途な応用

YT-7760-C1-Aは、以下のような幅広いロボットビジョンおよび産業用画像処理アプリケーション向けに評価できます。

• AGVとAMRの環境認識

• ロボットグリッパーとエンドエフェクタのビジョン

• 産業用ロボットアームのビジョンシステム

• 近距離物体およびワークピースの検出

• 自動画像検査

• ロボットによる視覚データ取得

最終的な用途への適合性は、センサーの互換性、光学性能、取り付け条件、照明条件、およびシステムレベルの検証によって決まります。

Wintop Optics – 視覚レンズソリューションのパートナー

ウィントップオプティクス 当社は、ロボットビジョン、マシンビジョン、車載イメージング、その他の組み込みカメラ用途向け光学レンズを専門としています。センサーフォーマット、視野角、機械的制約、およびアプリケーション要件に基づいて、レンズ仕様の評価と最適な光学ソリューションの選定をお客様と共に行います。

YT-7760-C1-Aについてのご相談、製品仕様書のご請求、サンプル評価、およびお客様のプロジェクトに合わせた光学ソリューションのご相談は、Wintop Opticsまでお問い合わせください。

よくある質問

1. YT-7760-C1-Aロボットビジョンレンズの焦点距離はどれくらいですか？

YT-7760-C1-Aは、有効焦点距離1.79mm、最大絞りF2.0を備えており、小型ロボットビジョンシステムにおける広角イメージング用途の評価に適しています。

2. YT-7760-C1-Aの視野角はどれくらいですか？

このレンズは、水平視野角144°、垂直視野角100°、対角視野角162°を提供します。実際の視野角は、イメージセンサーとカメラ構成によって異なる場合があります。

3. このレンズはどのイメージセンサーに対応していますか？

このレンズは1/2.6インチセンサーフォーマットに対応しています。基準センサーの仕様は1920×1200ピクセル、画素サイズ3μmですが、製品仕様表では最大解像度が5MPと記載されています。ご使用予定のセンサーおよびカメラモジュールとの互換性を必ずご確認ください。

4. YT-7760-C1-AはAGVおよびAMRのビジョンシステムに使用できますか？

はい、AGV（無人搬送車）やAMR（自律移動ロボット）の環境認識、ロボットナビゲーション関連の画像処理、および視覚データ取得の評価が可能です。最終的な適合性は、システムの視野要件、センサーの互換性、設置条件、および画像処理のニーズによって異なります。

5. このレンズの寸法と光学構造はどのようなものですか？

このレンズは、光学全長15.00mm、外径Φ14mm、2枚のガラスレンズと4枚のプラスチックレンズからなる2G4P光学構造です。組み込み前に、取り付けインターフェースと機械図面をご確認ください。

6. YT-7760-C1-Aは低照度環境に適していますか？

F2.0の最大絞り値は、照明が限られた室内環境でも集光をサポートします。実際の低照度性能は、イメージセンサー、露出設定、照明条件、カメラ処理によって異なります。導入前にアプリケーションテストを実施することをお勧めします。
