カメラレンズの品質テスト方法：産業用レンズとM12レンズのための実践ガイド

現代の画像システムにおいて、カメラレンズの品質は画像の鮮明度、精度、そしてシステム性能に直接影響を与えます。ロボット、スマートセキュリティカメラ、ドローン、産業用ビジョンシステムなど、どのような用途で使用される場合でも、信頼性の高い光学性能は不可欠です。

プロのカメラレンズメーカーからレンズを調達する場合、または 経験豊富なM12レンズサプライヤーレンズの品質がどのようにテストされるかを理解することで、プロジェクトに最適な光学ソリューションを選択するのに役立ちます。

この記事では、プロのM12レンズメーカーがカメラレンズの品質をテストおよび評価するために使用する最も重要な方法を紹介します。

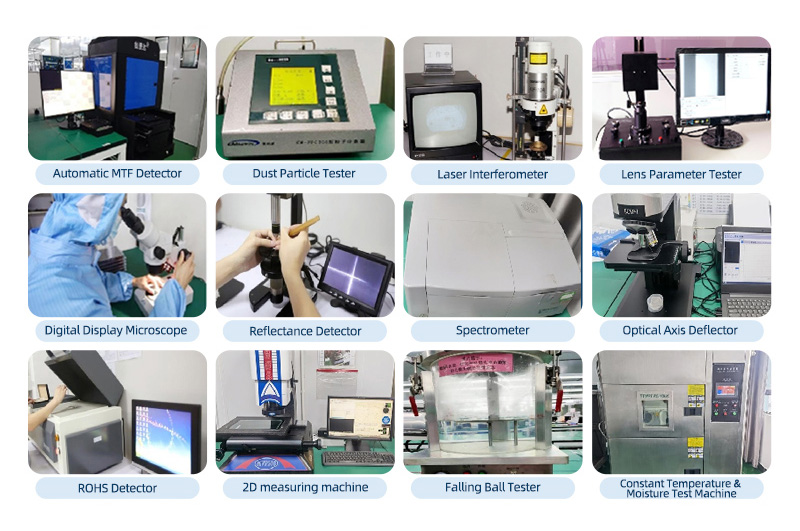

1. 解像度と画像鮮明度のテスト

解像度テストは、レンズがどれだけ鮮明に微細なディテールを再現できるかを測定するものです。これは、特にマシンビジョンやAIカメラなどの用途において、レンズ性能を示す最も重要な指標の一つです。

メーカーは通常、MTF（変調伝達関数）テストを実施して、異なる空間周波数における画像コントラストを測定します。

例えば、工業検査用に設計された高解像度M12ボードレンズは、画面中央部だけでなく、画面端まで鮮明な画像を維持する必要があります。

レンズが1/3型センサー搭載のM12大口径レンズ用に設計されている場合、解像度テストによって、レンズが画像劣化なくセンサーの画素能力を最大限に活用できることが保証されます。

2. 視野の検証

視野角（FOV）は、カメラが捉えることができるシーンの範囲を決定します。正確なFOV測定は、ロボット工学や監視システムで使用される広角レンズにとって特に重要です。

A ロボットビジョン用広角M12レンズ 自律システムが周囲の状況を認識するのに役立つ、非常に広い視野角を提供する可能性がある。

試験中、光学測定機器は実際の視野角が設計仕様と一致しているかどうかを確認します。わずかなずれでも、ロボットや自動検査システムの位置決め精度に影響を与える可能性があります。

信頼性の高い産業用M12カメラレンズメーカーは、開発段階と生産段階の両方で、厳格な視野角検証を実施しています。

3. 歪み解析

広角レンズは、特に樽型歪みなど、ある程度の歪みを自然に生じさせます。しかし、過度の歪みは、画像の解釈や測定精度に悪影響を及ぼす可能性があります。

エンジニアは通常、グリッドチャートや校正パターンを撮影することで歪みを評価します。その後、専用の光学ソフトウェアを用いて、線が本来の位置からどれだけずれているかを分析します。

ロボットビジョン向けに設計された優れた広角M12レンズは、広い視野角と制御された歪みのバランスが取れており、AIアルゴリズムや視覚ナビゲーションに利用可能な画像を保証します。

4. 絞りと低照度性能のテスト

絞りの大きさは、レンズがどれだけの光を取り込めるかを決定します。絞りが大きいほど、暗い環境でもカメラはより明るい画像を撮影できます。

例えば、1/3型センサー搭載のM12大口径レンズは、防犯カメラ、夜間監視装置、高度道路交通システムなどでよく使用されます。

通常、テストには、低照度条件下での画像の明るさ、ノイズレベル、鮮明度を評価することが含まれます。

防犯カメラシステム向けの、低照度環境下でも鮮明な画像を維持できる優れた設計のM12レンズは、ノイズやモーションブラーを最小限に抑えつつ、高画質な画像を提供する必要があります。

5. センサーの互換性とCRAテスト

最新のCMOSセンサーは、最適な性能を発揮するために、レンズのマッチングを綿密に行う必要があります。重要なパラメータの一つが、主光線角度（CRA）です。

CRAが大きすぎると、光がセンサーに不適切な角度で到達し、影ができたり画質が低下したりする可能性があります。

1/3インチイメージセンサーなどのセンサー用レンズを設計する際、エンジニアは互換性を確保するために光路を最適化します。

これは、マシンビジョンカメラや小型AIイメージングデバイス向けの1/3型センサーM12カメラレンズを開発する際に特に重要です。

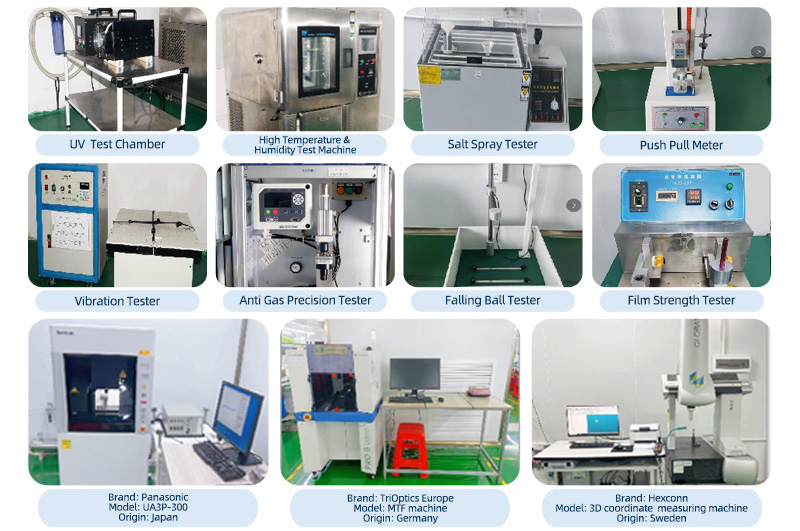

6. 機械的信頼性および環境試験

カメラレンズは、実際の使用環境にも耐えなければなりません。これは、車両、ドローン、産業機器などに使用されるレンズにとって特に重要です。

専門メーカーは、以下のような信頼性テストを実施します。

• 振動試験

• 温度サイクル

• 湿気への曝露

• 機械的衝撃試験

ロボット工学や自動車システム向けに設計された産業用M12カメラレンズは、長期的な安定性を確保するために、耐久性のある金属製ハウジングと精密な組み立てを特徴としていることが多い。

7. レンズコーティングと光透過率試験

光学コーティングは画質に大きな影響を与えます。多層反射防止コーティングは光透過率を向上させ、不要な反射を低減します。

試験装置は、レンズ素子を光がどれだけ効率的に通過するかを測定し、コーティングの均一性を検証します。

高品質なコーティングは、フレアを低減し、コントラストを向上させ、AIカメラ、産業検査システム、スマート監視装置などの用途において安定した画像性能を確保するのに役立ちます。

適切なM12レンズメーカーの選び方

試験方法に加え、信頼できる製造パートナーを選ぶことは、レンズの品質を安定させる上で非常に重要です。

プロの光学機器販売業者は以下を提供する必要があります。

• 高度な光学設計能力

• 精密製造プロセス

• 厳格な品質検査基準

• 特定のセンサーや用途向けにカスタマイズされたレンズソリューション

ロボットビジョン広角M12レンズが必要な場合でも、 1/3型センサー、M12大口径レンズあるいは、防犯カメラ用の低照度M12レンズなど、経験豊富な光学機器メーカーと協力することで、安定した性能と長期的な供給が保証されます。

結論

カメラレンズの品質テストには、光学測定、センサー互換性検証、機械的信頼性テスト、およびコーティング検査の組み合わせが含まれます。

これらの評価方法は、最新のM12カメラレンズがロボット工学、AIビジョン、産業検査、監視システムなどの厳しい要件を満たしていることを保証するのに役立ちます。

レンズの試験方法を理解することで、エンジニアや購入者は、実際の用途において信頼性の高い画像結果をもたらす高性能な光学部品を自信を持って選択できるようになります。
