優れた車載カメラレンズとは？

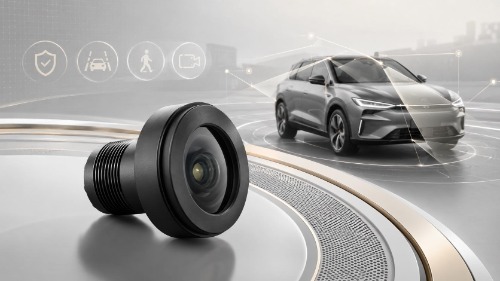

車載カメラレンズを選ぶ際には、単に画像を生成できるレンズを見つけるだけでは十分ではありません。車載カメラ用途においては、優れたレンズは、安定した画質、適切な視野角、信頼性の高い構造、環境耐性、そして長期にわたる安定した生産性を備えている必要があります。

車載カメラは、リアビューシステム、サラウンドビューシステム、フロントビューカメラ、ADASカメラ、DMS、OMS、CMS、駐車支援システム、ダッシュカメラなど、幅広い用途で使用されています。それぞれの用途によって、光学性能と機械設計に対する要求が異なります。

では、優れた車載カメラレンズとはどのようなものでしょうか？その答えは、カメラモジュールの設計、用途、センサー、視野角、解像度、構造、そして環境要件によって異なります。

1. 優れた車載カメラレンズは用途に合致している必要があります

選択の最初のステップは 自動車用カメラレンズ アプリケーションを理解することが重要です。

後方視界カメラレンズ、周囲視界カメラレンズ、運転者監視カメラレンズはすべて車両で使用される可能性があるが、それらの光学要件は同じではない。

例えば：

• バックカメラは通常、広い視野と安定した屋外性能を必要とする。
• サラウンドビューカメラには、超広角の視野と優れたエッジ画像品質が求められる。
• フロントビューカメラは、より鮮明な遠距離画像を必要とする場合がある。
• DMSカメラは、近距離撮影、顔認識、赤外線性能に重点を置いている。
• CMSカメラは、側面および後方の視認性を確保するために、安定した画質を必要とする。
• 駐車支援カメラには、コンパクトな構造、広いカバー範囲、そして環境に対する信頼性が求められる。

優れた車載カメラレンズは、あらゆるプロジェクトに汎用レンズを使用するのではなく、実際の用途に基づいて選択すべきです。

2. 適切な視野角は、単に広いことよりも重要である

視野角は、車載カメラレンズにとって最も重要な仕様の一つです。視野角によって、カメラが捉えられる範囲が決まります。

しかし、視野が広いことが必ずしも良いとは限らない。

視野が狭すぎると、カメラは周囲の情報を十分に捉えられない可能性があります。視野が広すぎると、画像の歪みやエッジの品質を制御するのが難しくなる可能性があります。

優れた車載カメラレンズは、用途に適した視野角を提供すると同時に、実用的な画像鮮明度と歪み抑制を維持する必要があります。

例えば：

適切な視野角は、レンズの外観や一般的な仕様だけでなく、車両カメラシステムの設計に基づいて決定されるべきである。

3. 歪みが少ないため、画像の使いやすさが向上します

多くの車載カメラレンズは広角設計を必要とする。しかし、広角レンズは、特に画像の端付近で歪みが生じやすい。

車載カメラの用途では、過度の歪みは視覚体験に影響を与え、画像の使いやすさを低下させる可能性があります。例えば、歪みが適切に制御されていない場合、駐車基準線、周囲の物体、道路の端、車両周辺などの画像が不正確に見えることがあります。

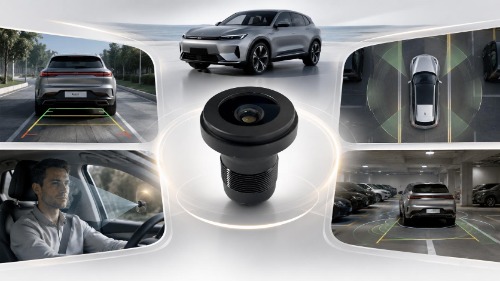

サラウンドビューシステムでは、複数のカメラからの画像を処理したり合成したりする必要がある場合があるため、低歪みと安定したエッジイメージングが特に重要になります。

優れた車載カメラレンズは、広い視野角と歪み補正のバランスが取れているべきです。カメラモジュールにとって、より自然で使いやすい画像構造を維持するのに役立つはずです。

4. レンズはセンサーに適合するべきであり、センサーの性能を制限するものであってはならない。

多くのカメラモジュールプロジェクトでは、2MP、5MP、8MP、あるいはそれ以上の解像度のセンサーが使用されています。しかし、高解像度センサーだからといって、必ずしも高画質が保証されるわけではありません。

レンズがセンサーの光学要件を満たせない場合、最終的な画像品質は依然として制限される可能性があります。

自動車用カメラレンズを評価する際、顧客は以下の点を考慮する必要があります。

• センサーサイズ
• イメージサークル
• 解像度のマッチング
• 主光線角度
• 視野角要件
• エッジ画像の品質
• 機械構造
• 作動距離

優れた車載カメラレンズは、センサーが適切に機能することを可能にするものでなければなりません。レンズとセンサーは、カメラモジュールシステム全体の一部として連携して動作する必要があります。

5. 画像全体にわたって安定した画質

レンズによっては、中央部では良好な画質を示すものの、周辺部では性能が低下する場合があります。自動車用途においては、これは問題となる可能性があります。

後方視界、サラウンドビュー、CMS、駐車支援などのアプリケーションでは、画像の端の領域に重要な視覚情報が含まれている場合があります。端の画像がぼやけていたり歪んでいたりすると、カメラ全体の性能に影響を与える可能性があります。

優れた車載カメラレンズは、中央部だけでなく、視野全体にわたって安定した画質を提供するべきである。

これは特に 広角自動車用カメラレンズそこでは、エッジの鮮明さ、歪みの抑制、画像の一貫性など、すべてを考慮する必要がある。

6. 自動車用カメラレンズには環境信頼性が求められる

自動車環境は、多くの民生用電子機器の用途よりも厳しい条件が課せられます。車両に使用されるレンズは、温度変化、振動、湿度、粉塵、水への曝露、そして長期にわたる動作に耐えなければなりません。

リアビューカメラ、サラウンドビューカメラ、サイドビューカメラ、パーキングカメラなどの外部カメラ用途では、防水・防塵性能が求められる場合があります。一方、DMSやOMSなどの内部用途では、赤外線性能、低照度撮影性能、近距離での安定した画質がより重視されるでしょう。

プロジェクトによっては、自動車用レンズの要件には以下のようなものが含まれる場合があります。

• 防水設計
• 防塵性
• 耐熱性
• 耐振動性
• 安定した光学性能
• 信頼性の高い機械構造
• 長期的な生産の一貫性

優れた車載カメラレンズは、車両カメラシステムの実際の動作環境に基づいて設計および評価されるべきである。

7. 機械構造はカメラモジュールに適合する必要がある

自動車用カメラレンズは、単なる光学部品ではありません。カメラモジュールの構造にも適合している必要があります。

プロジェクトによって、M7、M8、M9、M10、M12、AA構造などの異なるレンズ構造、あるいはカスタマイズされた機械設計が必要となる場合があります。

適切な構造は以下によって決まります。

• モジュールサイズ
• センサーの位置
• 光路
• 組み立て方法
• 防水設計
• スペースの制限
• アプリケーション環境
• 大量生産プロセス

カメラモジュールメーカーにとって、適切な機械構造を持つレンズを選択することは、組み立て効率とプロジェクトの実現可能性を向上させるのに役立ちます。

優れた車載カメラレンズは、カメラモジュールの光学要件と機械設計の両方に適合している必要がある。

8．自動車プロジェクトにおいて生産の一貫性は重要である

車載カメラプロジェクトにおいて、優れたサンプルはあくまで出発点に過ぎません。顧客は、レンズが量産時にも安定した品質を維持できるかどうかも重視します。

自動車関連プロジェクトでは通常、長期的な協力関係、安定した供給、品質管理、そしてロット間での一貫した光学性能が求められる。

重要な要素は以下のとおりです。

• サンプルの一貫性
• バッチ安定性
• 組み立て精度
• 品質検査
• 生産管理
• 長期的な供給能力
• プロジェクト開発におけるコミュニケーション効率

優れた自動車用カメラレンズサプライヤーは、レンズの選定やサンプル評価だけでなく、安定した量産と品質管理もサポートするべきである。

9. サプライヤーの能力はレンズの品質の一部である

顧客が自動車用カメラレンズを評価する際、同時にそのレンズを製造するサプライヤーも評価している。

自動車関連プロジェクトにおいては、サプライヤーの能力は、プロジェクトの効率性、製品の信頼性、そして長期的な協力関係に直接影響を与える可能性がある。

信頼できる自動車用レンズサプライヤーは、以下の条件を満たしている必要があります。

• 自動車用レンズプロジェクトの経験
• 品質管理システム
• 光学設計および評価のサポート
• さまざまなレンズ構造をサポートする能力
• 安定した生産能力
• 明確なプロジェクトコミュニケーション
• カメラモジュールの要件に関する経験

Wintop OpticsはTS16949およびISO認証を取得しており、車載レンズプロジェクトにおける豊富な経験を有しています。これらの能力は、車載カメラモジュールのお客様に対する品質管理、生産の一貫性、およびプロジェクトベースのレンズ評価を支援する上で役立ちます。

10. ウィントップオプティクス社製自動車用カメラレンズソリューション

ウィントップオプティクス リアビューカメラ、サラウンドビューカメラ、フロントビューカメラ、CMS、DMS、OMS、ADASカメラ、駐車支援カメラ、その他のカメラモジュールプロジェクトなど、さまざまな車両カメラアプリケーション向けの車載カメラレンズソリューションを提供します。

当社では、M7、M8、M9、M10、M12、AAレンズソリューションなど、様々なレンズ構造オプションに対応しています。お客様のプロジェクト要件に応じて、センサーのマッチング、視野角、解像度、構造、使用環境、光学性能に関するニーズを評価するお手伝いをいたします。

車載カメラ用レンズソリューションをお探しの場合は、センサーモデル、センサーサイズ、視野角（FOV）、解像度、構造タイプ、作動距離、アプリケーションシナリオなどのプロジェクト情報をお送りください。弊社のチームが、お客様のカメラモジュールプロジェクトに最適なレンズソリューションをご提案いたします。

電話／WhatsApp：+86 15302689906
メール: yorty@yuntal.com

よくある質問

適切な車載カメラレンズはどのように選べば良いですか？

適切な車載カメラレンズを選択するには、用途、センサーモデル、センサーサイズ、視野角（FOV）、解像度、作動距離、構造タイプ、および動作環境を考慮する必要があります。車載カメラの用途によって必要なレンズ設計は異なるため、レンズの選定は実際のカメラモジュールプロジェクトに基づいて行うべきです。

車載カメラ用途において、視野角が広い方が常に優れているのでしょうか？

いいえ。視野角を広くすると周囲の情報をより多く捉えることができますが、歪みやエッジ画像の不具合も増える可能性があります。最適な視野角は、実用的な画質、歪み抑制、センサーのマッチングを維持しながら、アプリケーションの要件を満たすものでなければなりません。

自動車用カメラレンズにおいて、低歪みが重要なのはなぜですか？

歪みが少ないほど、画像構造がより自然で使いやすくなります。これは、バックカメラ、サラウンドビューシステム、駐車支援システム、画像認識などの用途において重要です。広角自動車用レンズの場合、歪み補正は視野角（FOV）や周辺部の鮮明度と併せて考慮する必要があります。

1つのレンズで複数のセンサーに対応できますか？

必ずしもそうとは限りません。レンズとセンサーのマッチングは、センサーサイズ、イメージサークル、解像度、CRA、FOV、および機械構造によって異なります。2つのセンサーの解像度が似ていても、異なるレンズ設計が必要になる場合があります。センサーのデータシートを提供することで、エンジニアはレンズが適切かどうかを評価するのに役立ちます。

レンズ構造はM7、M8、M9、M10、M12、それともAAのどれを選べば良いでしょうか？

適切なレンズ構造は、カメラモジュールのサイズ、組み立て方法、光学要件、および使用環境によって異なります。プロジェクトのニーズに応じて、M7、M8、M9、M10、M12、およびAA構造が検討できます。小型モジュールの場合、より小型の構造が必要となる場合があります。高い精度や特定の組み立て要件がある場合は、AA構造を検討できます。

自動車用カメラレンズは防水設計が必要ですか？

用途によって異なります。リアビューカメラ、サラウンドビューカメラ、サイドビューカメラ、パーキングカメラなどの車外カメラは、防水・防塵性能が求められる場合が多いです。一方、DMSやOMSなどの車内カメラは、赤外線撮影、低照度撮影、近距離撮影性能に重点を置くことが多いでしょう。

Wintopは、当社のカメラモジュールの要件に合わせてレンズをカスタマイズできますか？

はい。Wintop Opticsは、お客様のセンサーモデル、視野角、解像度、構造、作動距離、およびアプリケーション要件に基づいて、最適なレンズソリューションを評価するお手伝いをいたします。M7、M8、M9、M10、M12、AAソリューションなど、さまざまな車載カメラレンズ構造に対応しています。

適切な車載カメラレンズをお探しですか？

車載カメラのプロジェクトごとに、光学特性や構造上の要件は異なります。リアビュー、サラウンドビュー、フロントビュー、CMS、DMS、OMS、ADAS、駐車支援など、用途に関わらず、レンズの選定は実際のカメラモジュールの設計に基づいて行う必要があります。

Wintop Opticsは、さまざまな構造とプロジェクトベースの評価による車載カメラレンズソリューションをサポートしています。

センサーのモデル、視野角、解像度、構造、作動距離、および用途要件をお知らせください。弊社のチームがお客様のプロジェクトに最適なレンズソリューションをご提案いたします。
