カメラのレンズ

レンズコーティングの原理: レンズ表面に厚さの異なる薄膜層を形成することで、薄膜層間の光の反射・干渉により、特定の波長の光の位相を弱め合うことで反射を低減します。このようにして、レンズはより効果的に光を通過させ、光の損失と散乱を減らし、画像のコントラストと鮮明さを向上させることができます。 レンズコーティングには次のようなメリットがあります。 1.光透過率の向上：コーティングにより光の反射を軽減できます。 Cアメーラ レンズ 表面を改善し、光の透過率を向上させ、画像をより明るく鮮明にし、光の損失を減らします。 2.光散乱の抑制：コーティングにより、レンズ表面の散乱現象を軽減し、レンズ内部での光の干渉を回避し、画像のコントラストと細部の鮮明さを向上させることができます。 3.耐傷性と防汚性：コーティングによりレンズ表面の硬度と耐傷性が向上し、レンズ表面を効果的に保護します。 写真レンズ 傷や汚れを防ぎ、寿命を延ばします。 4.ハローとゴースト画像の低減：コーティングはハローとゴースト画像の生成を効果的に低減し、画像の色をよりリアルにし、細部まで鮮明にします。 5.色再現性能の向上：コーティングにより光の分散特性が向上し、レンズの色復元能力が向上し、撮影された画像がより鮮明で自然になります。

パフォーマンスについて考えるとき 光学レンズレンズといえば、すぐに思い浮かぶのは、透明性、精度、信頼性です。しかし、多くの人が気づいていないのは、レンズの性能の大部分が、目に見えない光学コーティングに大きく依存しているということです。 自動車用カメラレンズ、a 監視レンズ、または 広角レンズコーティングは、最終的な画像が最高水準を満たすことを保証する上で重要な役割を果たします。その核心は、 光学レンズ コーティングは、光透過率を高め、不要な反射を抑えるように設計されています。コーティングがない場合、レンズは表面反射によってかなりの量の光を失い、ガラスと空気の界面あたり最大8%の光量を失います。例えば、 車載DVRレンズ または 乗客監視システムわずかな光量の減少やグレアの増加でも、画質の低下につながる可能性があります。反射防止（AR）コーティングはこれらの問題を最小限に抑え、厳しい照明条件下でもレンズは鮮明でコントラストの高い画像を実現します。レンズコーティングは主に加工面に適用されます。 自動車用レンズ レンズコーティングは、レンズの表面に非常に薄い透明な膜を真空蒸着技術でコーティングする技術です。主な機能は光の透過率を高めることです。レンズコーティングの利点は、透過率の向上とグレアの抑制です。通常、単層の膜でコーティングされたレンズは青や赤に、多層膜でコーティングされたレンズは緑がかった色や濃い紫色に見えます。 光学レンズメーカー コーティングの耐久性を考慮してください。コーティングの最外層には、傷や油汚れを防ぐ特性があります。用途に応じて、カスタマイズされたコーティングソリューションが必要です。例えば、 監視レンズ 24時間365日体制のセキュリティ監視には耐久性が不可欠です。コーティングは性能向上だけでなく、湿度、埃、極端な温度といった環境条件にも耐えなければなりません。 魚眼レンズ 360 度の画像撮影用に設計されたコーティングは、広い視野にわたって一貫した光学性能を維持し、端の部分での色の変化や画像劣化を防ぐように注意深く設計されています。高度な光学コーティングは、単なる反射防止を超えた特殊な機能も果たします。疎水性コーティングは、レンズに耐水性を与えることができ、これはレンズにとって不可欠な機能です。 屋外自動車システム そして 車載DVR赤外線（IR）カットコーティングは、目に見えない赤外線を遮断して正確な色再現を維持する必要があるセンサーにとって非常に重要であり、特に スマートホームデバイス そして ADAS（先進運転支援システム）.正しい選択 光学レンズ コーティングは単なる技術的な決定ではなく、現場でのデバイスの成功に直接影響を与える戦略的な決定です。 光学レンズメーカーレンズの種類ごとにコーティングを最適化することに重点を置いており、 コンパクトな監視レンズ、a 頑丈な自動車用カメラレンズ、または 広大な広角レンズこの製品は、実際の使用状況において優れたパフォーマンスを発揮します。

光学レンズ スマートフォンやセキュリティカメラから自動車システムやスマートホームまで、レンズはあらゆるところに使われています。しかし、焦点距離や解像度といったスペック以外にも、画質やレンズ設計に深く影響を与える、あまり知られていない技術的な事実があります。 このブログでは、光学レンズに関する3つの専門的な知見を、業界関係者でさえも見落としがちな点としてご紹介します。光学エンジニア、製品開発者、あるいは好奇心旺盛なバイヤーの方にも、ぜひご一読ください。1. ガラスの枚数が増えても画質が良くなるわけではないおそらく見たことがあるでしょう カメラレンズ 「10 群 14 要素」と宣伝されており、ガラスが多いほど品質が高くなると考えられていました。 しかし実際には、要素を追加するたびに光の損失、内部反射の可能性、配置の複雑さが生じます。ハイエンドレンズの設計は、ガラスを積み重ねることではありません。最小限の要素で最適な性能を実現することです。一流の設計者は、多層反射防止コーティング、精密研磨、光学シミュレーションを駆使して、以下のことを実現しています。 色収差を制御 ゴーストとフレアが最小限 視野全体にわたって高いMTF 重要なポイント: 光学設計がよりスマートであれば、「よりシンプルな」レンズの方が複雑なレンズよりも優れた性能を発揮できる場合があります。2. 赤外線暗視レンズは全く異なる構造になっているすべてのレンズが暗闇でも見えるわけではありません。 赤外線（IR）暗視レンズ 可視光に最適化された標準レンズとは異なり、近赤外光 (850nm または 940nm) を透過するように特別に設計されています。IR レンズの違いは何ですか? ガラス材質：特殊赤外線透過ガラスまたはプラスチック フォーカスシフトコントロール：IRレンズは、可視帯域とIR帯域（「昼と夜」と表示されることが多い）にわたって正確なフォーカスを維持します。 表面コーティング：強化されたIRコーティングにより不要な反射を防止 構造：温度、湿気、霧に対する耐久性 自動車の CMS システムやセキュリティ カメラでは、これらのレンズは 24 時間 365 日のパフォーマンスに不可欠です。3. 広角レンズは必ず歪むが、それは欠陥ではないなぜ 広角レンズ 人の顔が引き伸ばされたように見えたり、「膨らんで」見えたりすることがありますか？これは欠陥ではなく、幾何学と光学に根ざした特徴です。広角レンズ（通常、視野角が 60° 以上）には次のような問題があります。 遠近法の歪み: レンズに近い物体が不釣り合いに大きく見える。 光学的歪み: エッジ部分の直線が外側に曲がる現象。樽型歪みと呼ばれます。 エンジニアは次の方法でこれを軽減します。 歪み補正アルゴリズムの適用 光学設計における非球面要素の使用 自動車やAIビジョンシステム向けソフトウェアによるキャリブレーション 意図的に歪みを取り入れた魚眼レンズは、シーンの範囲を広げるためにこの効果を使用する創造的な例です。最後にすべての光学レンズの背後には、性能、材質、物理特性の間の慎重なバランスがあります。 ガラスの数が多いほど良いとは限らない理由、IR レンズの違い、歪みが生じる理由などの隠れた側面を理解することで、製品の選択や設計に関してより適切な判断を下すことができます。 で ウィントップオプティクス当社は、自動車の視覚、監視、AI イメージング、スマート ハードウェア向けにカスタマイズされた高性能レンズを専門としています。 次世代のダッシュカム、CMS システム、スマート デバイスを構築する場合でも、当社のエンジニアリング チームが、必要な明瞭性と精度の実現をお手伝いします。

今日の自動車業界では、ダッシュカメラは個人車両と商用車の両方にとって不可欠なものとなっています。購入者とメーカーにとって、適切なダッシュカメラを選択することは、 ダッシュカムレンズ 解像度だけではなく、実際の運転条件下での信頼性、鮮明さ、パフォーマンスも重要です。1. 画像の鮮明さ：ドライブレコーダーレンズの核心ドライブレコーダーの品質はレンズから始まります。高解像度の 車のカメラレンズ ナンバープレートから顔の特徴まで、すべてのフレームを細部まで正確に捉えます。プロ仕様のドライブレコーダーでは、特に高速移動や急激な光の変化など、鮮明な画像出力を維持するために、高透過率ガラスと低歪みのレンズを選択することが重要です。2. 道路全体をカバーできる広角設計広角ダッシュカムレンズは、より広い視野角を提供し、死角を最小限に抑え、複数車線の交通状況を捉えます。フリート車両やタクシーの場合、運転中の事故をより包括的な視点で記録できるため、保険や安全調査において非常に重要となります。3. 過酷な環境でも信頼性の高いパフォーマンスドライブレコーダーは、直射日光、車内の熱、氷点下など、過酷な環境でも動作します。 耐久性のある自動車用レンズ これらの厳しい条件下でも、安定した光学性能を維持する必要があります。耐高温コーティングと防曇コーティングにより画質の劣化を防ぎ、暑い夏の日から寒い冬の朝まで、カメラの安定した性能を保証します。4. 低照度および夜間視力機能多くの事故は夜間や薄暗い場所で発生します。低照度向けに最適化されたドライブレコーダーレンズは、画像の明るさを高め、ノイズを低減することで、薄暗い道路でも鮮明な映像を捉えることができます。レンズに赤外線（IR）フィルターを組み合わせることで、ヘッドライトの反射やグレアを抑え、視認性をさらに向上させることができます。5. 長期安定性のためのIP定格保護車内では、埃、湿気、振動が常に脅威となります。IP67またはIP69の防水・防塵等級を備えたレンズは、長期的な耐久性を提供し、内部光学系の清潔さと安定性を維持します。このレベルの保護は、トラック、バス、屋外車両で使用されるドライブレコーダーにとって特に重要です。6. レンズがカメラを決める プロセッサやセンサーが注目されることが多いですが、画質の基盤はレンズです。優れた設計のドライブレコーダー用レンズは、鮮明度を向上させるだけでなく、カメラの寿命と信頼性を延ばします。調達チームにとって、信頼できるレンズサプライヤーを選択することは、車載アプリケーション全体にわたる製品の一貫性と性能を確保するのに役立ちます。

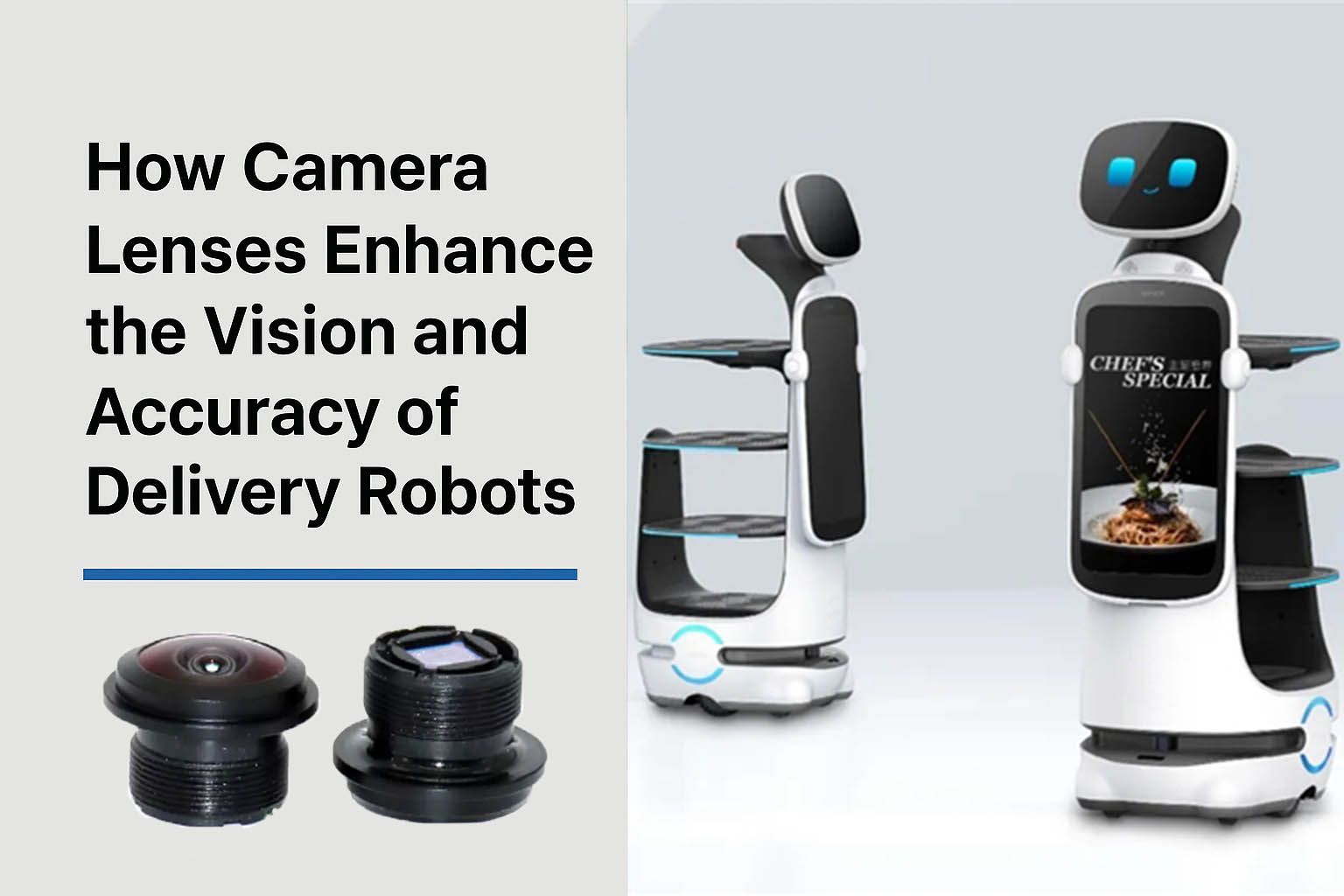

スマートシティや商業物流において自律配送がますます普及するにつれ、配送ロボットは斬新なアイデアから日常生活の信頼できる一部へと急速に変化しつつあります。各ロボットが道路を走行し、障害物を回避し、安全に荷物を配達する能力の背後には、重要なコンポーネントがあります。 カメラレンズ.高品質の 配達ロボットレンズ 安定したインテリジェントな視覚システムの構築には、レンズの性能が不可欠です。広角カバーから環境耐久性まで、レンズの性能はロボットが周囲の状況をどれだけ正確に認識できるかを左右します。複雑な環境に対応する広角ビジョン配達ロボットは、歩道、倉庫、ショッピングモール、住宅街など、多様で予測不可能な環境で稼働します。 広角ロボットカメラレンズ ロボットが歩行者、ペット、自転車、その他の障害物を時間内に検出するために必要な視野を提供します。より広い視野角により、ロボットの認識モジュールはより完全な視覚情報を受け取り、よりスムーズなナビゲーションと衝突リスクの低減を実現します。コンピュータービジョンに大きく依存する自律配送システムにとって、この広角カバレッジは不可欠です。低歪みで正確な物体認識を実現正確な認識は正確な画像撮影にかかっています。レンズに大きな歪みが生じると、ロボットのAIアルゴリズムが距離や物体の形状を誤判断する可能性があります。プロフェッショナルAGVレンズまたは ロボットレンズ 中心から端まで鮮明さを保ちながら、歪みを最小限に抑えます。これにより、視覚データのクリーンさと一貫性が確保され、機械学習モデルによる物体検出、車線追従、経路計画の精度が向上します。あらゆる照明条件で信頼性の高いパフォーマンス配達ロボットは昼夜を問わず稼働することが多いため、明るい太陽光から薄暗い室内照明まで、あらゆる状況に対応できるレンズが必要です。高品質な配送ロボット用レンズは、低照度性能の向上、高い透過率、そしてグレアを抑えコントラストを向上させる最適化されたコーティングを特徴としています。ロボットが正午に稼働している場合でも、深夜に配送している場合でも、安定した鮮明な画像を提供します。屋外耐久性のために設計雨や埃、気温の変化など、配送ロボットは厳しい環境条件に直面します。堅牢な ロボットカメラレンズ 耐候性素材、防曇設計、機械的安定性を備えており、一日中確実に動作することを保証します。歩道配達、キャンパス配達、商業物流などのアプリケーションでは、屋外での長期使用に耐えられる信頼性の高い光学コンポーネントが必要です。スマート物流と自律走行モビリティの実現適切に設計された配送ロボットのレンズは、複数のタスクで重要な役割を果たします。 自律航法 障害物検知 パッケージ認識 屋内から屋外への移行 リアルタイム監視 スマート物流の発展に伴い、配送ロボットにおける高度な光学系の需要はますます高まっていくでしょう。高精度レンズは、ロボットの安全で正確な移動と反応を可能にし、現代のインテリジェント配送ネットワークへのシームレスな統合を実現します。ロボットビジョンの未来を前進させる 光学性能はもはや単なる付属品ではなく、ロボットの知能の中核を成す要素です。広角撮影、耐久性、低歪み、そして安定した性能を兼ね備えた次世代の配送ロボット用レンズは、よりスムーズで安全、そして効率的な自律配送を実現します。

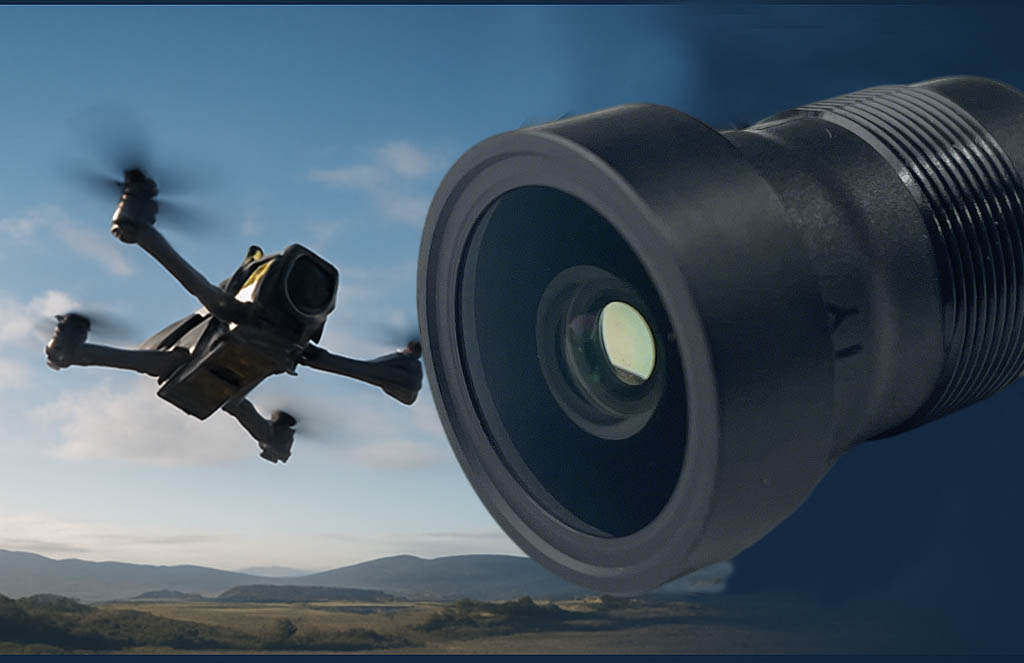

FPV（一人称視点）ドローンシステムでは、レンズが画像の鮮明さ、遅延、視野、そして飛行中の全体的な視覚フィードバックを決定する上で重要な役割を果たします。FPVドローンはフリースタイル飛行、レース、映画撮影、マッピング、トレーニングなど様々な用途で使用され続けていますが、ドローンがどのように FPVレンズ どのような設計が行われ、どのような技術的パラメータが重要かを知ることで、ユーザーはアプリケーション シナリオに適した光学ソリューションを選択できるようになります。この記事では、 FPVドローンレンズリアルタイムの飛行認識に影響を与える光学設計上の考慮事項も含まれます。1. 視野角（FOV）：FPV認識の基礎視野は、カメラフィードで環境のどの程度が見えるかどうかを決定します。FPV 飛行、特にレースやフリースタイルでは、パイロットは通常以下を好みます。超広視野角（150°～180°相当）空間認識力が向上し、スムーズな操縦が可能になります広角歪み制御高速な動きでも画像が認識可能で自然であることを保証します適切に設計された超広角レンズは、広い範囲をカバーしながらも歪みのレベルを許容範囲内に抑え、パイロットに安定した視覚的な手がかりを提供します。2. 光学解像度と画像の鮮明さ解像度は、カメラがテクスチャ、位置、詳細をどれだけ鮮明に捉えられるかに影響します。主な要因は次のとおりです。レンズの解像力（MTF性能）光学歪みレベル色収差制御センサー互換性（1/1.8インチ、1/2インチ、1/3インチなど）高解像度の FPV ドローン レンズは、周辺の鮮明さが広角 FPV フィードで非常に重要であるため、エッジを含む画像全体にわたって一貫した鮮明さを維持する必要があります。3. 遅延挙動と光伝送効率FPV システムの遅延は、カメラと光学レンズの両方の影響を受けます。レンズの設計は、次のような方法で間接的にレイテンシーに影響します。光透過効率（T値）コーティング品質内部反射と迷光制御光透過率の高いレンズにより、センサーは十分な情報をより早く取得できるようになり、低遅延の FPV ビデオ伝送をサポートします。4. 絞り値と低照度性能FPV 飛行は、屋内、日没の環境、トンネル、または日陰の屋外エリアなど、さまざまな照明条件で行われることがよくあります。大きな絞り（例：F1.6～F2.0）により、次のことが可能になります。暗い場所でも視認性向上センサーからのノイズの低減高速遷移時の露出の安定性向上適切な反射防止コーティングと組み合わせることで、レンズは明るい環境でも暗い環境でも鮮明な画像を維持できます。5. レンズ材料と構造耐久性FPVドローンは振動、急加速、そして時折の衝撃にさらされます。そのため、レンズの物理的構造は光学性能と同様に重要です。考慮事項は次のとおりです。ガラスとハイブリッド（ガラス＋樹脂）要素レンズ鏡筒材質（アルミニウム、PC/ABS、複合材料）温度変化に対する耐性ドローンのバランスのための重量要件安定した光学構造により、繰り返しの飛行でも一貫したフォーカス性能が保証されます。6. センサーの互換性と画像フォーマットFPV システムによって、使用するセンサーのサイズとアスペクト比は異なります。レンズをセンサーに適合させることにより、次のことが保証されます。正しい後方焦点距離ケラレのない最適なカバレッジ正確な焦点位置センサーのダイナミックレンジを最大限に活用するFPV で一般的に使用されるセンサー フォーマットには、1/3 インチ、1/2 インチ、1/1.8 インチ CMOS などがあります。7. アプリケーション固有のレンズの選択FPV の使用ケースごとに、光学的な優先順位が異なります。フリースタイル FPV広い視野角高い画像安定性制御された歪みFPVレース極めて低いレイテンシー速い光順応エッジからエッジまでの鮮明さシネマティックFPV高解像度低歪み画像色再現精度産業用FPV高コントラスト一貫した光学性能堅牢なハウジング設計
